Как цифровое CAD/CAM повышает точность изготовления деталей из листового металла?

Цифровое CAD/CAM повышает точностьДетали для изготовления листового металлаобъединяя инженерное проектирование, производственное программирование и контроль производства в единый цифровой рабочий процесс. Компьютерное проектирование (CAD) определяет точную геометрию изделия, размеры, положения отверстий и особенности изгиба, а автоматизированное производство (CAM) преобразует утвержденные проектные данные в инструкции для совместимого оборудования для резки, штамповки и гибки с ЧПУ. Эта интеграция помогает уменьшить количество ошибок при ручной передаче данных, выявить конфликты в конструкции еще до начала производства и улучшить согласованность размеров при повторных производственных циклах.

Для промышленных покупателей понимание этой взаимосвязи имеет важное значение при сравнении поставщиков, оценке предложений и установлении критериев приемки. Цифровые процессы могут обеспечить более строгий контроль положения отверстий, профилей резки, углов изгиба и интерфейсов сборки, но ни один пакет программного обеспечения не может гарантировать, что каждая готовая деталь будет соответствовать всем допускам. Поэтому надежное решение о закупках учитывает, как утверждаются проектные данные, как проверяются производственные программы и как проверяются фактические размеры. В этом руководстве объясняются принципы проектирования, параметры закупок и вопросы поставщиков, которые помогают покупателям оценить производственные возможности перед принятием производственного заказа.

Оглавление

1. Что цифровое CAD/CAM меняет на точность производства листового металла?

2. Как цифровые проектные данные предотвращают ошибки еще до начала производства?

3. Почему программирование ЧПУ, резку и гибку необходимо контролировать одновременно?

4. Как покупатели могут проверить точность и технические возможности поставщика?

5. Заключение

6. Часто задаваемые вопросы

Что цифровое CAD/CAM меняет в точности производства листового металла?

Цифровое CAD/CAM меняет способы подготовки, передачи и использования инженерной информации на производстве. Программное обеспечение CAD определяет предполагаемую геометрию, а программное обеспечение CAM помогает преобразовать утвержденную проектную информацию в инструкции для совместимого производственного оборудования. Когда эти два этапа связаны контролируемым рабочим процессом, инженерные и производственные группы могут работать на основе согласованных размеров, а не воссоздавать информацию вручную на каждом этапе. Это уменьшает вероятность ошибок при транскрипции и облегчает определение того, соответствует ли производственный результат исходному проектному замыслу.

От инженерного чертежа к физическому компоненту

Типичный проект начинается с двухмерного рисунка, трехмерной модели или того и другого. В проекте определяются размеры, требования к материалам, расположение отверстий, вырезы, линии сгиба, особенности монтажа и взаимоотношения между сопрягаемыми компонентами. Инженеры проверяют геометрию, чтобы определить, можно ли получить заданную форму с использованием выбранного процесса и доступных инструментов. После утверждения проекта CAM-подготовка может генерировать траектории резки, координаты штамповки или инструкции по гибке, подходящие для планируемого оборудования.

Этот процесс — это не просто нажатие кнопки для преобразования модели в готовый продукт. Инженеры должны учитывать, как материал будет вести себя во время производства. Например, развертка должна учитывать геометрию изгибов и эффекты деформации материала. Программа резки должна использовать соответствующие траектории движения инструмента и настройки процесса. Формованный корпус может потребовать тщательно выбранной последовательности гибки, чтобы избежать столкновений между заготовкой и станком.

Поэтому наша инженерная проверка должна связывать чертеж с методом производства, спецификациями материалов, оснасткой и планом проверки. При изменении конструкции пересмотренная информация также должна быть одобрена и передана до продолжения производства.

Какие характеристики точности важны для покупателей?

Точность часто используется как общий термин для продаж, но отделу закупок необходимо различать несколько измеримых характеристик. Каждый из них описывает различные аспекты качества производства.

• Точность размеров:Насколько точно измеренный размер соответствует указанному номинальному значению.
• Повторяемость:Насколько последовательно процесс создает одну и ту же функцию в ходе повторяющихся операций.
• Геометрическое соответствие:Соответствует ли компонент требованиям к таким характеристикам, как плоскостность, перпендикулярность, положение или параллельность.
• Совместимость сборки:Совпадают ли монтажные отверстия, сопрягаемые поверхности и функциональные интерфейсы должным образом.
• Качество поверхности и кромки:Соответствуют ли отделка, обрезанные кромки и видимые поверхности согласованным требованиям.

Процесс может повторяться, но не быть точным. Если машина неоднократно помещает отверстие немного дальше от заданного места, результаты могут быть постоянными, но все равно неприемлемыми. И наоборот, один приемлемый образец не доказывает, что одинаковый результат может поддерживаться на протяжении всей большой партии. Покупатели должны оценить как измеренный результат, так и последовательность процесса.

Как общая цифровая модель уменьшает ошибки интерпретации?

Рассмотрим монтажный кронштейн с несколькими отверстиями, двумя изгибами и узкой прорезью. Если отдельные отделы интерпретируют разные варианты чертежей или вручную вводят координаты в разные системы, небольшое несоответствие может повлиять на соосность отверстий или на ширину готового кронштейна. Контролируемая цифровая модель обеспечивает общую геометрическую основу для анализа конструкции и подготовки производства.

Цифровая информация особенно ценна, когда компоненты имеют повторяющиеся функции или должны помещаться в сборку с ограниченным зазором. Инженеры могут просмотреть взаимосвязи элементов перед резкой материала и выявить потенциальные помехи между изгибами, отверстиями, крепежными деталями и соседними компонентами. Эти проверки помогают предотвратить ошибки проектирования и программирования, которых можно избежать, хотя они не могут автоматически выявить каждую проблему с материалом или процессом.

Покупателям следует спросить, как поставщик идентифицирует утвержденные версии чертежей, связывает производственные программы с этими версиями и предотвращает использование устаревших файлов. Они также должны подтвердить, кто уполномочен утверждать изменение конструкции и использует ли инспекционная группа те же требования приемки, что и при производстве.

Какие параметры следует определить перед заказом?

Цифровое производство становится более полезным, когда в спецификации закупок определяются характеристики, определяющие, будет ли деталь функционировать правильно. Таблица ниже представляет собой практическую отправную точку. Сами значения должны быть взяты из утвержденного технического чертежа и подтвержденных возможностей поставщика; их не следует предполагать на основе общих отраслевых описаний.

Почему возможности программного обеспечения — это не то же самое, что точность готовой детали

Модель САПР может точно отображать размеры, но физический производственный процесс вводит переменные, которые модель не удаляет. Материал может смещаться во время резки. Износ инструмента может повлиять на перфорацию. Операция изгиба может привести к пружинению. Неправильное расположение заготовки может сместить весь рисунок. Измерительное оборудование также может вносить неопределенность в случае жестких допусков.

По этой причине покупатели, оценивающие детали для изготовления листового металла, должны запрашивать подтверждение конкретного процесса, а не полагаться на общее обещание точности. Поставщик должен объяснить, какие размеры контролируются процессом резки, какие зависят от формовки и какие требуют окончательного контроля. Критерии приемки должны отражать реальную функцию компонента, а не произвольное требование минимально возможного допуска.

Цанчжоу Shengsen Metal Products Co., Ltd.должны оцениваться на основе технической информации и фактических данных, доступных для предлагаемого проекта, включая анализ чертежей, планирование процесса и согласованные механизмы проверки. Важный вопрос заключается в том, сможет ли поставщик продемонстрировать, как будет достигнута и проверена требуемая геометрия, а не просто в том, будут ли использоваться цифровые инструменты.

Как цифровые проектные данные предотвращают ошибки еще до начала производства?

Многие производственные проблемы возникают на этапе инженерной подготовки, а не во время самой операции резки или формовки. Отверстие может быть рассчитано с неправильной исходной кромкой, изгиб может пересекаться с соседним элементом, или измененный чертеж может не дойти до человека, готовящего программу станка. После того как материал был разрезан или сформирован, исправление этих проблем может потребовать дополнительных трудозатрат, замены материала, изменения графика и повторного осмотра. Цифровые данные проектирования помогают снизить эти риски, упрощая проверку геометрии и предоставляя контролируемую ссылку для последующего производства.

Проверка конструкции перед потреблением материала

Цифровая проверка конструкции может выявить несколько типов потенциальных проблем еще до начала производства. Эти проверки наиболее полезны, когда они выполняются с учетом предполагаемой функции компонента и ограничений запланированного процесса.

• Проверка профиля:Проверьте наличие открытых контуров, повторяющихся линий, перекрывающейся геометрии и противоречивых границ, которые могут помешать подготовке к CAM.
• Обзор отверстий и пазов:Подтвердите размеры, интервалы, расстояния до краев и выравнивание с сопрягаемыми компонентами.
• Обзор зазора при изгибе:Определите элементы, которые могут находиться слишком близко к изгибу или могут мешать работе инструмента во время формовки.
• Обзор плоского шаблона:Убедитесь, что развернутая геометрия соответствует предполагаемым припускам на изгиб и методу изготовления.
• Обзор сборки:Проверьте, могут ли крепежи, соседние детали и элементы крепления сочетаться друг с другом так, как задумано.
• Обзор материала:Убедитесь, что указанный сорт и толщина соответствуют предполагаемым производственным и функциональным требованиям.

Эти проверки могут предотвратить проблемы, которых можно было избежать, но автоматическая проверка не заменяет инженерную оценку. Программное обеспечение может показывать, что две функции перекрываются, например, не определяя, какую функцию можно переместить, не влияя на функциональность продукта. Любая модификация конструкции, которая изменяет утвержденные размеры или интерфейсы, должна быть одобрена ответственным органом по проектированию.

Как контроль версий защищает повторные заказы

Контроль версий — одна из наиболее важных частей надежного цифрового рабочего процесса. Промышленные компоненты часто пересматриваются после испытаний прототипов, сборочных испытаний или изменений в оборудовании, в котором они установлены. Если обновленный чертеж выдается без обновления соответствующей производственной программы и требований к проверке, разные отделы могут неосознанно работать по разным спецификациям.

Дисциплинированный процесс должен идентифицировать активную версию, зафиксировать одобрение, сообщить об изменении затронутым отделам и предотвратить непреднамеренное использование устаревших файлов. Поставщик также должен определить, затрагивает ли пересмотр уже закупленное сырье, уже произведенные детали, оснастку, упаковку или запланированную поставку.

Прежде чем разместить повторный заказ, наш контрольный список для покупателя должен включать следующие вопросы.

1. Указывается ли в предложении версия чертежа, используемая для ценообразования и производства?
2. Связаны ли программы CAM и инструкции по установке с утвержденной версией?
3. Сообщается ли проверяющему персоналу о критических изменениях размеров?
4. Существует ли документированный метод проверки деталей, сделанных до того, как редакция вступила в силу?
5. Может ли поставщик объяснить, как утвержденный образец соотносится с производственной документацией?

Эти вопросы полезны даже для относительно простых частей. Небольшое изменение расстояния между отверстиями или положения изгиба может помешать сборке, если затронутый размер функционально важен. Контроль версий помогает гарантировать, что повторный заказ воспроизводит утвержденный проект, а не более раннюю интерпретацию.

Когда моделирование и раскрой улучшают подготовку производства?

В зависимости от доступного программного обеспечения и оборудования подготовка CAM может поддерживать моделирование траектории инструмента, проверку столкновений, планирование последовательности резания и раскладку. Каждая функция служит разным целям, и покупатели должны подтвердить, какие функции фактически использует поставщик, а не предполагать, что каждый цифровой рабочий процесс включает в себя одни и те же функции.

Моделирование может помочь выявить неподходящие движения станка, помехи инструмента или неэффективные последовательности операций до начала производства. Программное обеспечение для раскроя упорядочивает профили компонентов на листе, чтобы улучшить использование материала и сократить количество отходов. Однако высокая эффективность раскроя не означает автоматически лучшую точность размеров. Плотно упакованная схема резки по-прежнему требует подходящих параметров резки, соответствующей последовательности, а также контроля нагрева и движения детали.

Для компонентов сложной формы цифровая модель также может помочь инженерам учесть последовательность выполнения изгибов. Порядок операций может повлиять на то, останется ли заготовка доступной для оснастки и не помешает ли ранее сформированный фланец дальнейшему изгибу. Моделирование может снизить некоторые из этих рисков, но результат зависит от точности станка, инструментов и информации о материалах, используемых при моделировании.

Как цифровая координация сокращает дорогостоящие переделки?

Ремонт не ограничивается явно дефектным компонентом. Деталь может выглядеть приемлемой, но при установке выйти из строя из-за того, что монтажное отверстие немного смещено, угол изгиба меняет ширину проема или готовая поверхность повреждена во время транспортировки. Если проблема обнаруживается только при сборке, стоимость может включать оплату труда, транспортировку, задержки производства и нарушение графика покупателя.

Цифровая координация уменьшает количество предотвратимых ошибок, позволяя инженерным группам проверять размеры, производственным группам использовать утвержденные производственные данные, а инспекционным группам проверять соответствие определенным требованиям приемки. Результатом является более четкая связь между тем, что было заказано, что было произведено и что было измерено.

Практическим примером является шкаф управления из листового металла с несколькими монтажными панелями. Команда дизайнеров меняет положение отверстия для кабеля, чтобы улучшить внутренний зазор. Если корректировка контролируется правильно, обновленную модель, программу резки и требования к контролю можно согласовать перед следующей партией. Если производственная программа остается неизменной, проем все равно можно вырезать в старом положении, даже если последний чертеж доступен в другом месте.

Этот пример иллюстрирует, почему цифровая интеграция является такой же дисциплиной управления, как и возможностью программного обеспечения. Покупатель должен искать доказательства контролируемого рабочего процесса, а не просто заявление о том, что инженерные файлы являются цифровыми.

Какие цифровые записи стоит запрашивать?

Требуемая документация зависит от сложности детали, риска качества и требований контракта. Покупателям не нужны все возможные файлы для каждого заказа, но выбранные записи могут предоставить полезные доказательства того, что процесс контролируется.

Следует попросить компанию Cangzhou Shengsen Metal Products Co., Ltd. уточнить документацию, имеющуюся для конкретного заказа, в том числе включить ли обзор первой детали или отчет о размерах или их необходимо согласовать отдельно. Это позволяет избежать предположения, что каждая запись предоставляется автоматически. Четкое соглашение до начала производства помогает обеим сторонам оправдать ожидания и снижает вероятность возникновения споров по поводу качества после поставки.

Почему программирование ЧПУ, резку и гибку необходимо контролировать одновременно?

Цифровые программы помогают машинам воспроизводить запланированные движения, но соответствие размеров зависит от всей производственной системы. Операции резки и формовки по-разному влияют на деталь, и ошибки, допущенные на одном этапе, могут повлиять на следующий. Профиль можно обрезать до правильных размеров, но при этом сформировать неточный корпус, если компенсация изгиба не подходит. Операцию гибки можно хорошо контролировать, но она может вызвать проблемы при сборке, если исходные местоположения отверстий были запрограммированы неправильно.

Для покупателей это означает, что точность производства следует оценивать на протяжении всего процесса, а не на основе характеристик отдельной машины. В нашей записи о настройке должны быть указаны соответствующие требования к материалам, инструментам, пересмотру программы и проверке, чтобы можно было просмотреть производственные условия в случае возникновения отклонения.

Что определяет точность при резке с ЧПУ?

Лазерная резка и штамповка широко используются для листового металла, но они основаны на разных механизмах. Выбор процесса должен отражать материал, толщину, геометрию, количество, требования к кромке и стоимость детали.

Лазерная резка разделяет материал по запрограммированному пути с использованием сфокусированного источника энергии. На результаты могут влиять состояние фокуса, скорость резки, вспомогательный газ, тепловложение, плоскостность материала, состояние станка и способ крепления листа. Узкие полотна и небольшие детали могут быть особенно чувствительны к тепловым воздействиям или движению деталей. Подходящая последовательность резки и проверенные настройки процесса могут помочь контролировать эти риски.

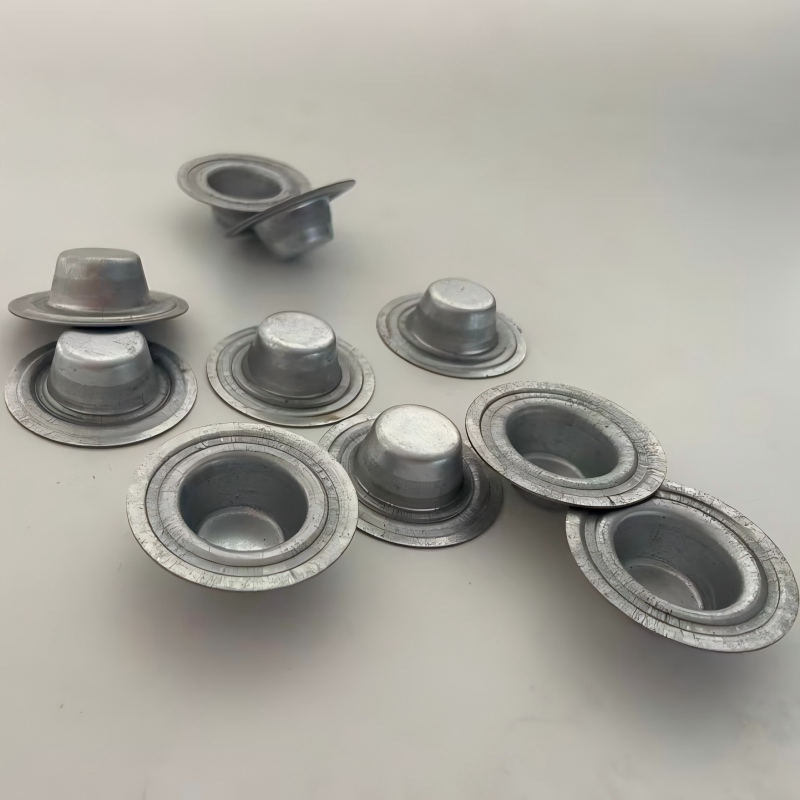

Штамповка создает элементы с помощью механических инструментов. Размеры отверстий и пазов зависят от состояния пуансона и матрицы, выравнивания инструмента, зазора, свойств материала и настройки станка. Изношенный инструмент может повлиять на качество и размеры кромки. Сложные профили могут потребовать нескольких операций или другого подхода к производству, в зависимости от геометрии и требуемой отделки.

Ни один из этих процессов не является более точным для любого применения. Покупатели должны попросить поставщика объяснить выбранный метод и указать размеры, требующие проверки. Для повторяющихся функций полезно понимать, как отслеживается износ инструмента и изменения процесса на протяжении всего производственного цикла.

Почему изгиб нуждается в компенсации и подтверждении?

Изгиб представляет собой особую проблему, поскольку листовой металл меняет форму под нагрузкой и может частично восстановиться после снятия силы. Это восстановление известно как пружинение. Его эффект зависит от свойств материала, толщины, радиуса изгиба, геометрии инструмента и метода формовки. Даже если развертка определена в цифровом виде, окончательный угол и размеры должны быть проверены в реальных условиях производства.

Инженеры используют допуск на изгиб, вычет изгиба, информацию об инструментах и ​​опыт технологического процесса, чтобы определить развертку, необходимую для получения желаемой формы. Эти значения не являются универсальными константами для каждой комбинации материалов и инструментов. Изменение толщины или марки материала может потребовать пересмотра настроек развертки или гибки.

Рассмотрим монтажный кронштейн U-образной формы, внутренняя ширина которого должна соответствовать сопрягаемому компоненту. Плоский профиль можно обрезать правильно, однако небольшая разница в углах изгиба может изменить ширину проема. Если кронштейн также содержит отверстия рядом с изгибами, окончательное соотношение отверстий и сформированных граней может иметь решающее значение. Измерение первой детали и, при необходимости, проверка посадки могут определить, обеспечивает ли запланированный процесс требуемую геометрию.

Как покупателям следует читать характеристики точности машины?

В спецификациях станков часто используются такие термины, как разрешение, повторяемость и точность позиционирования. Эти термины не следует рассматривать как взаимозаменяемые.

• Разрешениеописывает наименьшее движение или приращение, представленное системой управления.
• Повторяемостьописывает, насколько последовательно машина возвращается в исходное положение при определенных условиях.
• Точность позиционированияописывает, насколько близко фактическое положение соответствует заданному положению в заданных условиях испытаний.
• Допуск готовой деталиопределяет допустимое отклонение изготавливаемого элемента от требований чертежа.

Станок может иметь хорошее разрешение, но при этом производить деталь, которая не выдерживает чертежа из-за движения материала, износа инструмента, отклонения формы, ошибки настройки или неопределенности измерения. Машинные данные полезны для оценки оборудования, но они должны быть подкреплены доказательствами того, что весь процесс может соответствовать требуемому допуску для фактической детали.

При поиске деталей для изготовления листового металла запросите подтверждение достижимых допусков для указанного материала, толщины, размеров и процесса. Не предполагайте, что один общий показатель точности применим к каждой детали или каждой производственной операции.

Какие средства контроля процесса помогают поддерживать согласованность партий?

Производственный контроль должен быть сосредоточен на тех точках, где изменения могут возникнуть в процессе. Соответствующий уровень контроля зависит от риска, сложности, количества и требований к допускам компонента.

1. Входные проверки материалов:Убедитесь, что поставляемый материал и его толщина соответствуют спецификации покупки и необходимой документации.
2. Подтверждение установки:Перед началом производства проверьте выбранные инструменты, версию программы, номера станков и расположение заготовки.
3. Первая проверка:Перед выпуском партии измерьте характеристики, которые, скорее всего, повлияют на пригодность или функциональность.
4. В процессе проверки:Проверяйте выбранные размеры с согласованной частотой, соответствующей стабильности процесса и риску продукта.
5. Окончательное принятие:Сравните требуемые характеристики с чертежом и запишите результаты там, где указано в документации.
6. Изменение отзыва:Повторно оцените процесс после значительных изменений в материале, инструментах, программировании или настройке станка.

Не каждый компонент требует одинаковой частоты проверок. Для простой крышки с широкими допусками может потребоваться план, отличный от кронштейна с критически важными отверстиями или формованного корпуса, который должен совпадать с несколькими сопрягаемыми деталями. План проверки должен быть соразмерен функциональным требованиям.

Как сварка и чистовая обработка влияют на конечную геометрию?

Некоторые готовые компоненты подвергаются сварке, шлифовке, нанесению покрытия или сборке после резки и гибки. Эти операции могут влиять на размеры и состояние поверхности, поэтому их влияние следует учитывать в плане производства.

При сварке выделяется локальное тепло, которое может вызвать усадку или деформацию. Сумма зависит от конструкции соединения, толщины материала, последовательности сварных швов, закрепления, подвода тепла и геометрии сборки. Цифровая модель может помочь определить предполагаемую геометрию и помочь в планировании, но фактическое искажение необходимо контролировать с помощью подходящих технологических методов и проверять при необходимости.

Шлифование и чистовая обработка могут изменить состояние кромок или удалить материал с локальных участков. Покрытие может повлиять на посадку там, где зазоры малы, особенно на сопрягаемых поверхностях, резьбовых элементах и ​​жестко контролируемых отверстиях. Упаковка также имеет значение, поскольку компонент, прошедший проверку, все равно может быть поврежден во время транспортировки, если готовые поверхности не будут защищены должным образом.

Покупатели должны определить, какие размеры необходимо проверить перед отделкой, а какие — после завершения всех указанных операций. Приемка должна отражать состояние поставки, а не просто состояние сразу после резки.

Необходимо попросить компанию Cangzhou Shengsen Metal Products Co., Ltd. подтвердить подход к производству и проверке фактического проекта, включая любые применимые этапы резки, гибки, соединения или отделки. Заявления о конкретных моделях машин, максимальной толщине, гарантированных допусках или сертификации процесса должны подтверждаться текущими, соответствующими проекту доказательствами. Этот подход помогает покупателям отличить общее описание производства от продемонстрированных возможностей.

Как покупатели могут проверить точность и технические возможности поставщика?

Оценка поставщика должна начинаться с функциональных требований к продукту и двигаться к доказательствам, необходимым для их подтверждения. Самый полезный поставщик не обязательно тот, который обещает наименьшую терпимость; именно он понимает чертеж, определяет технические риски, объясняет производственный подход и соглашается с измеримыми критериями приемки. Покупатели должны сравнивать предложения на постоянной технической основе, чтобы различия в материалах, процессах, проверке и отделке были видны до размещения заказа.

Какая информация содержится в запросе цен?

Запрос котировок должен предоставить поставщику достаточно информации, чтобы оценить предполагаемый компонент, не полагаясь на негласные предположения. Неполные чертежи или расплывчатые требования к отделке могут привести к противоречивым ценам и неожиданным изменениям после подтверждения заказа.

• Утвержденные технические чертежи с четким номером детали и идентификатором версии.
• Трехмерные модели, в которых требуется уточнение сложной геометрии или взаимосвязей сборок.
• Марка материала, толщина и применимые требования к документации по материалу.
• Критические размеры, геометрические допуски и справочные данные, где это необходимо.
• Необходимые процессы, включая резку, штамповку, гибку, сварку, сверление или сборку.
• Требования к обработке поверхности, нанесению покрытия, удалению заусенцев и качеству кромок.
• Количество заказов, ожидаемая частота повторных заказов и требования к прототипу.
• Критерии проверки, необходимые отчеты и любые согласованные этапы утверждения.
• Требования к упаковке и маркировке, особенно для готовых или чувствительных к повреждениям поверхностей.
• Ожидания по доставке и любые особые условия обработки или отгрузки.

Если поставщику разрешено рекомендовать альтернативный метод производства, в предложении должен быть указан предлагаемый подход и объяснено любое соответствующее влияние на размеры, внешний вид, время выполнения заказа или стоимость. Если конкретный процесс является обязательным, покупатель должен четко указать это требование.

Какие параметры продукции необходимо подтвердить письменно?

Анализ спецификации должен связать инженерный чертеж с фактическим планом производства и приемки. Следующая таблица может быть использована во время технических обсуждений. Параметры представляют собой категории, требующие подтверждения, а не заявления о существующих возможностях какого-либо поставщика.

Покупателям следует избегать назначения чрезвычайно жестких допусков для каждого размера без учета функции и стоимости. Более жесткие допуски могут потребовать дополнительной настройки, специального инструмента, более медленной обработки или более тщательного контроля. Критические интерфейсы заслуживают соответствующего контроля, тогда как для некритических размеров можно использовать подходящие общие допуски, если это позволяет конструкция.

Как покупатели могут оценить отчеты об инспекциях?

Данные проверки должны позволять сравнивать фактические результаты с согласованными спецификациями. Заявление о том, что проверяется каждая деталь, трудно оценить, если поставщик не укажет, что измеряется, как это измеряется и какие пределы определяют приемку.

В зависимости от применения полезная документация может включать отчет о первом осмотре изделия, выбранные размеры, записи о материалах, результаты контроля поверхности или записи определенных операций соединения и отделки. Покупатели должны подготовить необходимые документы до начала производства, поскольку не каждое стандартное предложение включает один и тот же пакет отчетности.

При изучении отчета об инспекции обратите внимание на следующие аспекты.

1. Идентификация:Номер детали, версия чертежа, номер образца или партии, а также дата проверки должны быть ясными, если требуется прослеживаемость.
2. Охват:В отчете должны быть отражены критические размеры и другие характеристики, указанные в спецификации покупки.
3. Метод измерения:Выбранный метод должен подходить для проверяемого объекта, условий доступа и допусков.
4. Ограничения приема:Указанные пределы и измеренные значения должны быть достаточно ясными, чтобы можно было определить соответствие.
5. Обработка отклонений:Любой несоответствующий результат должен быть зарегистрирован и устранен в рамках согласованного процесса устранения.

Неопределенность измерения заслуживает особого внимания при жестких допусках. Результат, близкий к пределу спецификации, может потребовать тщательной интерпретации, если метод измерения имеет значительную неопределенность относительно разрешенного диапазона. При необходимости покупатели и поставщики должны заранее согласовать порядок проведения измерений и правила приемки.

Когда покупателю следует запросить прототип или первый товар?

Прототип или первое изделие особенно полезно для новых компонентов, сложных последовательностей изгибов, жестких интерфейсов сборки или конструкций, которые ранее не производились. Это позволяет покупателю подтвердить, что чертеж был интерпретирован правильно и что запланированный процесс может обеспечить заданную геометрию до того, как будет выпущено большее количество.

Полезный обзор первой статьи может включать в себя проверку размеров важнейших элементов, испытание на посадку сопрягаемых компонентов, проверку поверхности и подтверждение того, что материал и отделка соответствуют спецификации. Если обнаружено отклонение, стороны должны определить, является ли оно результатом чертежа, метода изготовления, настройки или процесса измерения. Любое изменение конструкции должно быть официально одобрено, а не молча включено в производство.

Утверждение одного образца не доказывает, что каждая последующая партия будет соответствовать требованиям. Повторное производство по-прежнему требует соответствующего контроля и проверки процесса. Однако первая задокументированная статья обеспечивает отправную точку для готовности к производству и может уменьшить неопределенность в интерпретации сложных чертежей.

Как покупателям следует честно сравнивать предложения поставщиков?

Сравнение цен имеет смысл только тогда, когда указанный объем соответствует. Одно предложение может включать удаление заусенцев, покрытие, упаковку и отчеты о размерах, а другое может их не включать. Более низкая цена за единицу может также предполагать более широкие допуски или другую спецификацию материала. Если эти различия не выявлены, покупатель может занизить общую стоимость закупки.

Какие вопросы показывают, подходит ли поставщик?

Технические дискуссии должны быть сосредоточены на конкретных рисках проекта, а не на общих заявлениях о передовом производстве. Попросите поставщика объяснить, как будут проверяться критические положения отверстий, как будут проверяться размеры изгиба и что произойдет, если первое изделие не будет соответствовать чертежу. При повторных заказах спросите, как соблюдаются утвержденная программа и спецификации материалов. В случае сложных сборок перед началом производства обсудите, уместна ли проверка посадки.

Наш обзор котировок также должен выявить любые допущения, которые могут повлиять на цену или приемку. Если в чертеже не указан критический допуск, поставщику следует поднять этот вопрос, а не молча выбирать значение, которое может не соответствовать замыслу проекта. Если запрошенный допуск требует специального инструмента или дополнительной проверки, это следует обсудить до подтверждения заказа.

Компания Cangzhou Shengsen Metal Products Co., Ltd. должна оцениваться с использованием тех же критериев конкретного проекта, которые применяются к любому потенциальному поставщику. Покупатели должны запросить подтверждение соответствующих производственных процессов, достижимых допусков, вариантов материалов, объема отделочной обработки и имеющихся доказательств проверки. Любое заявление об оборудовании, сертификации или гарантированной производительности должно быть проверено напрямую и задокументировано, если оно является частью решения о покупке.

Как покупатели могут снизить общий риск закупок?

Соответствие размеров – это лишь часть успешной покупки. Покупатели также должны учитывать, понимает ли поставщик предполагаемое применение, оперативно сообщает технические вопросы, управляет изменениями и может ли своевременно предоставить согласованную документацию. Эти методы снижают вероятность неожиданностей на поздних стадиях и облегчают управление повторными заказами.

Практическая последовательность закупок заключается в выпуске контролируемого пакета чертежей, уточнении критических параметров, рассмотрении предлагаемого процесса, согласовании требований к проверке, утверждении образца, если это оправдано, и документировании критериев приемки перед производством. После поставки сохраните утвержденную версию чертежа и соответствующие записи проверок, чтобы будущие заказы можно было сравнить с теми же требованиями.

Если следовать этим шагам, цифровое CAD/CAM становится частью более широкой системы качества, а не отдельным пунктом продажи. Покупатели могут принимать решения на основе измеримых требований, документальных подтверждений и фактических потребностей компонента.

Заключение

Цифровое CAD/CAM повышает точность изготовления, объединяя инженерную геометрию с производственными инструкциями, поддерживая проверку конструкции, уменьшая предотвратимые ошибки при передаче данных и улучшая повторяемость производства. Его эффективность зависит не только от самого программного обеспечения. Поведение материала, состояние станка, оснастка, настройка, компенсация изгиба, обработка и проверка — все это влияет на размеры и функциональные характеристики готового компонента.

Для групп закупок наиболее надежным подходом является определение критических размеров, подтверждение требований к материалам и процессам, контроль изменений чертежей и запрос доказательств проверки, соответствующих риску применения. Прежде чем выбрать поставщика, сравните предложения на эквивалентной технической основе и подтвердите, какие возможности были продемонстрированы для предлагаемого проекта.Свяжитесь с Цанчжоу Shengsen Metal Products Co., Ltd.чтобы обсудить ваши чертежи, спецификации материалов, требования к изготовлению, допуски и ожидания от проверок, а также запросить ценовое предложение, основанное на реальных потребностях вашего проекта.

Часто задаваемые вопросы

1. Как цифровое CAD/CAM повышает точность деталей из листового металла?

Отвечать:Цифровая система CAD/CAM повышает точность, объединяя утвержденную геометрию конструкции с производственными инструкциями. CAD определяет размеры и взаимосвязи элементов, а CAM помогает подготовить станочные программы для совместимого оборудования. Это уменьшает количество ошибок при ручной передаче данных и обеспечивает повторяемость операций резки и формовки. Проверки конструкции также могут выявить определенные конфликты геометрии перед обработкой материала. Однако конечная точность зависит от свойств материала, инструмента, состояния станка, настройки, поведения при штамповке и проверки. Поэтому покупатели должны подтвердить допуски для фактического компонента и запросить соответствующие доказательства того, что эти требования могут быть выполнены.

2. Может ли станок с ЧПУ гарантировать, что каждая готовая деталь будет соответствовать инженерному чертежу?

Отвечать:Нет. Станок с ЧПУ следует запрограммированным инструкциям, но на конечный результат все равно могут повлиять неправильная настройка, износ инструмента, движение материала, тепловые воздействия, состояние станка и неопределенность измерений. Изгиб добавляет дополнительные переменные, поскольку упругая отдача и изменение материала могут изменить окончательную геометрию. Надежный процесс сочетает в себе проверенные программы с проверками настройки, первичной проверкой, соответствующим мониторингом в процессе производства и окончательной проверкой. Для критически важных компонентов покупатель и поставщик должны согласовать необходимые размеры, пределы допусков, методы измерения и процедуры обращения с несоответствующими деталями до начала производства.

3. Какие детали конструкции следует проверить перед отправкой файла САПР листового металла в производство?

Отвечать:Перед производством проверьте марку и толщину материала, внешний профиль, размеры и расположение отверстий, размеры пазов, краевые расстояния, углы изгиба, внутренние радиусы, развертку и взаимосвязь между элементами сопряжения. Также проверьте на перекрытие геометрии, открытые контуры, недостаточный зазор инструмента и возможные помехи во время формовки или сборки. Сложным компонентам может потребоваться трехмерная модель в дополнение к чертежу с размерами. Поставщик должен выдвинуть неясные или противоречивые требования перед изготовлением. Любое предлагаемое изменение, затрагивающее функциональные размеры или интерфейсы, должно быть одобрено ответственным органом по проектированию.

4. Почему могут возникать ошибки гибки, даже если цифровая развертка правильна?

Отвечать:Развертка — это производственное представление развернутой детали, но окончательная форма зависит от поведения материала и условий формования. Упругость, толщина листа, механические свойства материала, радиус изгиба, геометрия пуансона и штампа, а также настройка станка — все это может влиять на конечный угол и размеры. Поэтому теоретически правильная развертка может потребовать компенсации, зависящей от процесса, в зависимости от выбранного материала и инструмента. Измерения первой детали помогают определить, обеспечивает ли запланированный процесс заданную геометрию. Для деталей с критически важными интерфейсами покупатели также могут запросить проверку посадки или проверку размеров готовой формы.

5. Какие доказательства должен запросить покупатель для проверки точности изготовления листового металла поставщиком?

Отвечать:Доказательства должны соответствовать сложности компонента и последствиям нарушения размеров. Полезные записи могут включать утвержденную ревизию чертежа, отчет о первой проверке изделия, измерения размеров критических характеристик, соответствующую документацию по материалам и записи проверок для определенных операций отделки или соединения. Покупатели должны убедиться, что в записях указана правильная деталь и модификация, указаны необходимые функции, указаны применимые пределы приемки и используется подходящий метод измерения. При повторных заказах спросите, насколько производственные программы и требования к контролю соответствуют утвержденному проекту. Перед размещением заказа подтвердите точный пакет документации, поскольку объем отчетности может различаться в зависимости от поставщика и проекта.
